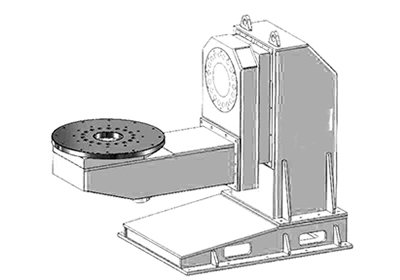

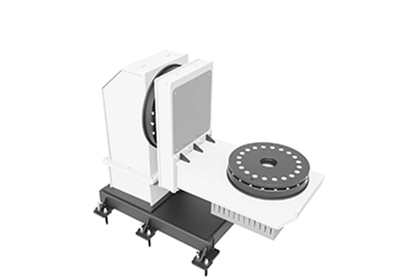

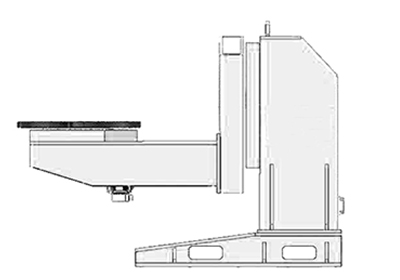

青島賽邦雙軸L型變位機是一種實用的輔助變位設備，它主要用于鋼結構件焊接、機械零部件裝配等工作場合。
L型焊接變位機通過工作臺的回轉、翻轉使工件處于理想位置，將焊縫更好的呈現，并可與焊接操作機配套組成自動焊接專機，廣泛地應用于法蘭、管件接頭等各類鋼結構件的制造行業，也可作為周邊設備與機器人配套,以實現自動化焊接。
技術參數：
| 型號 | CPL-10 | |
| 額定負載 | 1000kg | |
| 翻轉變位直徑 | 1500mm | |
| 水平回轉直徑 | 1200mm | |
| 第一軸回轉角度 | ±180° | |
| 第二軸翻轉角度 | ±360° | |
| 第一軸額定回轉速 | 30°/S | |
| 第二軸額定翻轉速 | 70°/S | |
| 重復定位精度 | ±0.1mm | |
| 換位軸心高度 | 1000mm | |
| 供電等級 | 三相200V,±10% 50HZ | |
| 絕緣等級 | H | |
產品特點：
1、具備較寬的焊接范圍，可以搭配不同規格的工件進行焊接以及切割工作；
2、承載范圍大，可以提高運行速度，具備良好的結構剛度。
3、對尺寸和形狀各異的焊件，有一定的適用性。
4、雙軸L型變位機主體結構采用板材焊接制作而成。工作盤表面加工有安裝定位工裝的標準螺紋孔，并進行防銹處理。
5、采用黃銅作為導電機構，可以起到良好的導電效果。
6、配備快速接頭連接電器機構，方便現場安裝及管理，質量精度可靠。
7、回程速度快，避免了產生沖擊和振動。
8、焊接變位機械有聯動控制接口和相應的自保護功能集中控制和相互協調動作。
操作流程：
1、操作人員將工件根據工作平臺的中心點位置進行固定；
2、根據待焊工件長度將尾座沿導軌調整至合適位置后，上緊連接滑塊與尾座的螺栓，而將尾座固定；
3、將待焊工件置于工位后，向氣缸內充氣，推動氣缸活塞及推桿向左運動，氣缸推桿通過螺母帶動套筒運動，尾座頂針隨套筒一起運動頂緊待焊工件；
4、搭配焊接機器人使用時，將電機的線纜連接與焊接機器人的控制柜上，將變位機作為焊接機器人的外部軸；
5、通過非同步協調運動完成焊接工作，在焊接機器人焊接一面后，焊接變位機再進行翻轉，完成其他焊縫的焊接工作；
6、卸載時，氣缸放氣，氣缸推桿帶動套筒向右運動，釋放工件。
